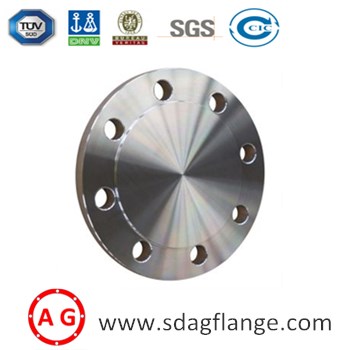

Przy wyborze ślepego kołnierza do systemu rurociągów zrozumienie odpowiednich norm branżowych ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, kompatybilności i długoterminowej wydajności. Jako kluczowy element używany do uszczelniania końca rurociągu lub zbiornika, ślepy kołnierz musi spełniać rygorystyczne specyfikacje, aby wytrzymać ciśnienie, temperaturę i warunki środowiskowe. Poniżej przedstawiamy podstawowe standardy i parametry, które definiują wysokiej jakości kołnierz zaślepiający.
Kołnierze zaślepiające produkowane są zgodnie z międzynarodowymi normami, aby zagwarantować jednolitość i niezawodność. Do najpowszechniej przyjętych standardów należą:
ASME B16.5: Niniejsza norma obejmuje wymiary, tolerancje i wartości znamionowe ciśnienia i temperatury kołnierzy rurowych, w tym kołnierzy zaślepiających, w rozmiarach do 24 cali.
ASME B16.47: Dotyczy większych kołnierzy zaślepiających (ponad 24 cale), norma ta określa wymagania dla kołnierzy serii A i B.
ASTM A105/A105M: Standardowa specyfikacja materiałowa elementów ze stali węglowej stosowanych wślepe kołnierze.
EN 1092-1: Europejska norma dotycząca kołnierzy, zawierająca definicje, typy i wymiary.
MSS SP-44: Koncentruje się na kołnierzach rurociągów stalowych, w tym na ślepych, do zastosowań wysokociśnieniowych.
Normy te zapewniają, że każdy kołnierz zaślepiający jest produkowany ze stałą jakością i charakterystyką działania.
Oceniając kołnierz zaślepiający, należy wziąć pod uwagę następujące parametry, aby upewnić się, że spełnia on wymagania projektu:
Gatunki materiałów:
Stal węglowa: ASTM A105, A350 LF2
Stal nierdzewna: ASTM A182 F304, F316
Stal stopowa: ASTM A182 F11, F22
Wartości ciśnienia:
Kołnierze zaślepiające są oceniane na podstawie ich zdolności do wytrzymywania ciśnienia w określonych temperaturach. Typowe oceny obejmują:
150 psi
300 psi
600 psi
900 psi
1500 psi
2500 psi
Wymiary:
Kluczowe parametry wymiarowe obejmują średnicę zewnętrzną, średnicę okręgu śrub i grubość. Poniżej znajduje się tabela referencyjna dla popularnych rozmiarów:
| Rozmiar (NPS) | Średnica zewnętrzna (OD) | Średnica koła śruby | Grubość | Liczba otworów na śruby |
|---|---|---|---|---|
| 1/2 | 3,75 cala | 2,38 cala | 0,44 cala | 4 |
| 2 | 6,00 cala | 4,75 cala | 0,69 cala | 8 |
| 4 | 9,00 cala | 7,50 cala | 0,88 cala | 8 |
| 8 | 13,50 cala | 11,75 cala | 1,25 cala | 12 |
| 12 | 19:00 w | 17.00 w | 1,62 cala | 16 |
| 16 | 22,50 cala | 20,25 cala | 1,88 cala | 20 |
Typy twarzy:
Podniesiona twarz (RF)
Płaska twarz (FF)
Złącze pierścieniowe (RTJ)
Każdy kołnierz zaślepiający jest zaprojektowany tak, aby pasował do określonej konfiguracji rurociągów i wymagań operacyjnych. Właściwy dobór materiałów i przestrzeganie norm wymiarowych mają kluczowe znaczenie dla szczelności i trwałości działania.
Kołnierz zaślepiający jest powszechnie stosowany w branżach takich jak ropa i gaz, przetwórstwo chemiczne, uzdatnianie wody i wytwarzanie energii. Wybierając kołnierz zaślepiający, należy zawsze sprawdzić, czy jest on zgodny z odpowiednimi normami ASME, ASTM lub EN. Ponadto należy zapewnić zgodność z materiałem rury i warunkami medium (np. środowiska korozyjne mogą wymagać kołnierzy ze stali nierdzewnej lub powlekanych).
Podsumowując, zrozumienie standardów i parametrów kołnierzy zaślepiających pomaga w podejmowaniu świadomych decyzji dotyczących projektów infrastrukturalnych. Niezależnie od tego, czy chodzi o tymczasowe uszczelnienie, czy o trwałą izolację, dobrze wykonany zaślepka kołnierzowa zapewnia integralność i bezpieczeństwo systemu.
